フリーエル｜株式会社イビコン

フリーエルは、擁壁天端部分を現場打ちにて構築することにより、現場勾配に自在に対応出来るL型擁壁です。製品天端に埋め込まれたインサートとねじ切り加工鉄筋を使用することにより、容易に打ち継ぎが可能です。また、標準品であるため製品納期が短縮されます。

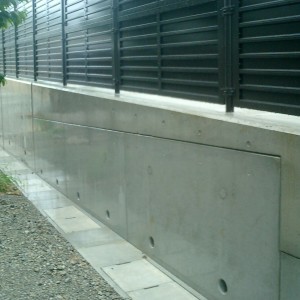

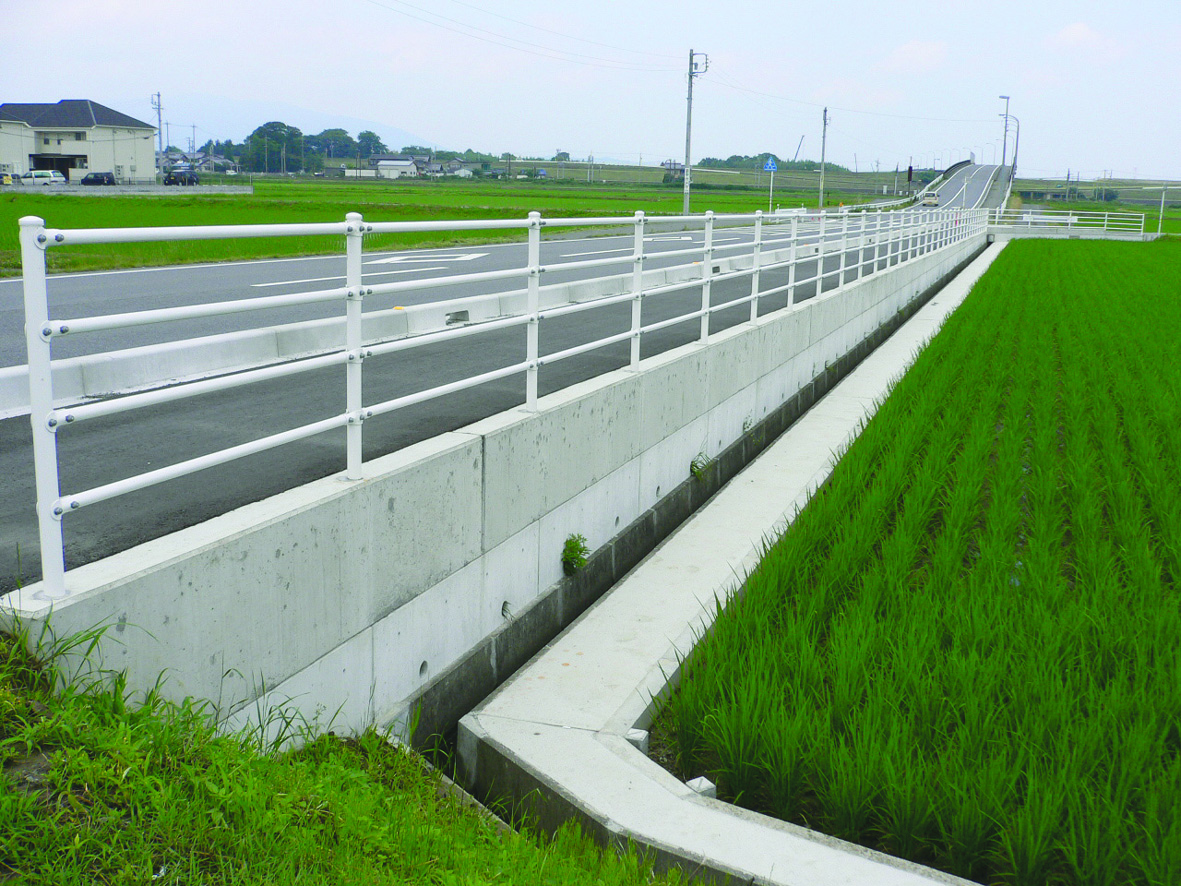

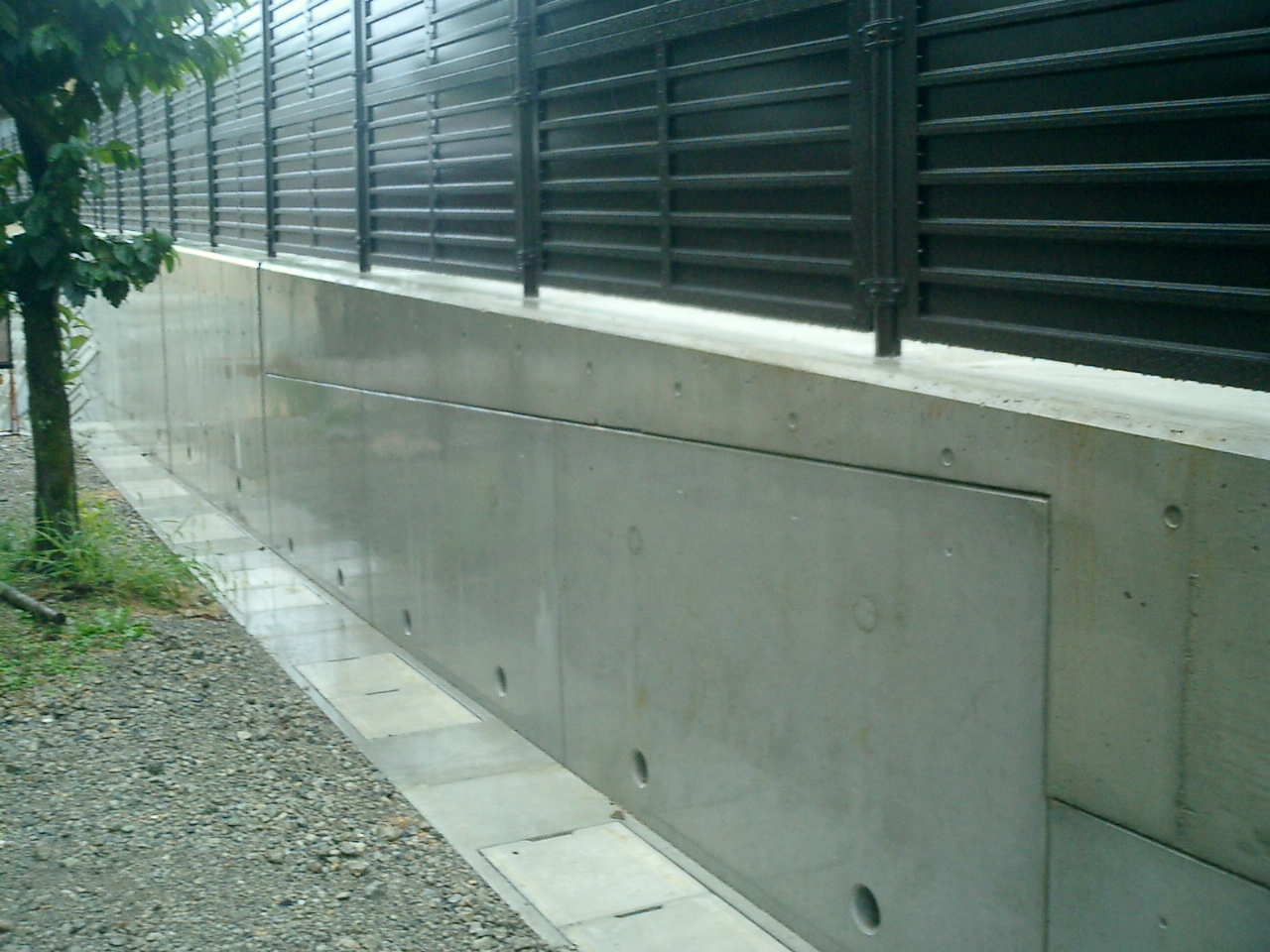

・天端調整が可能なL型擁壁

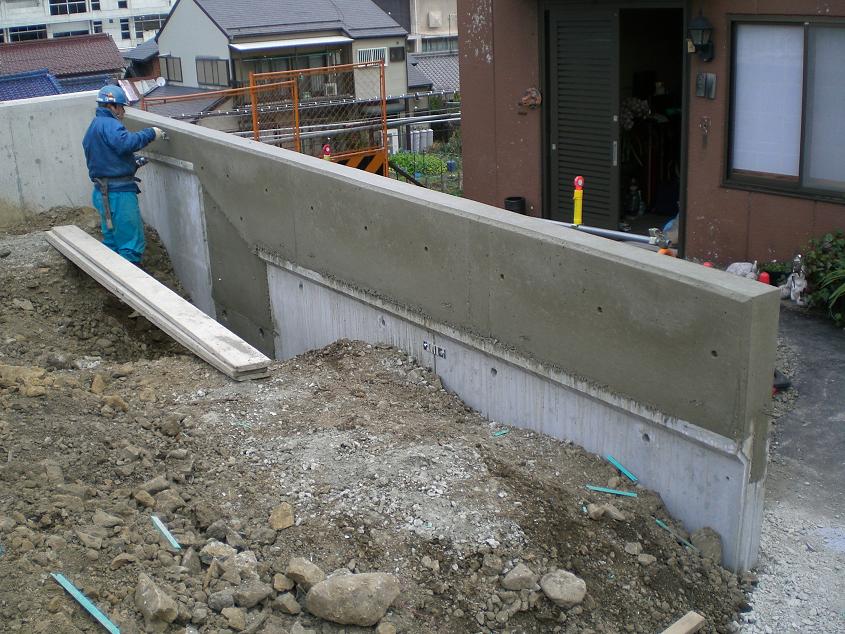

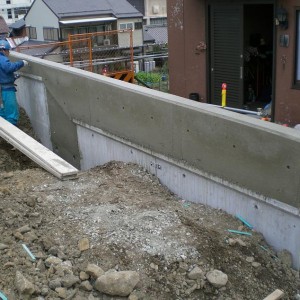

・二次製品+現場打ちにより、現場状況に合わせた施工が可能

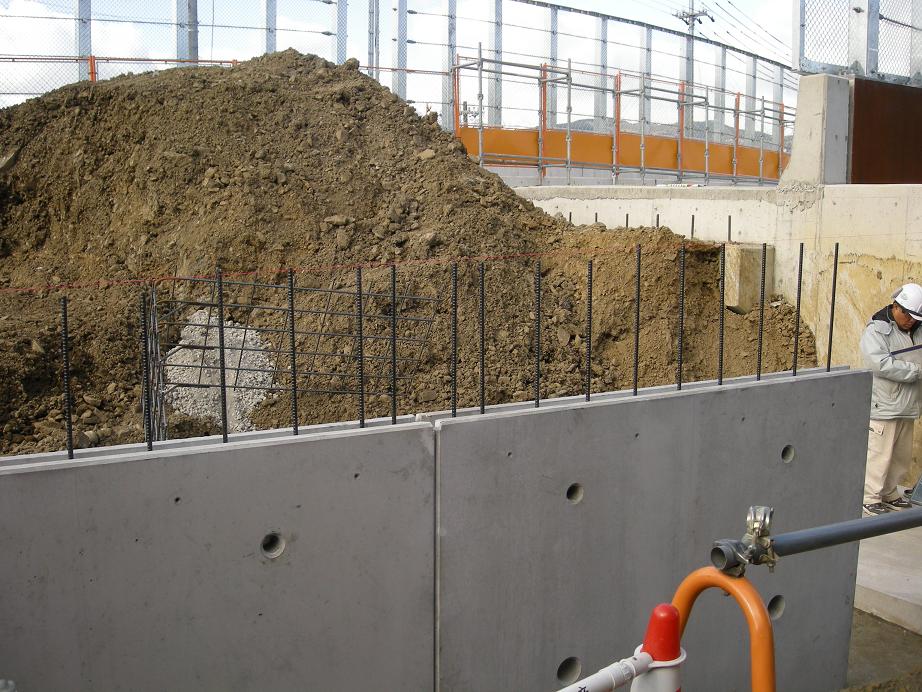

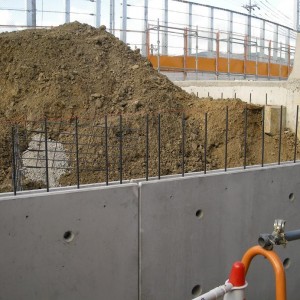

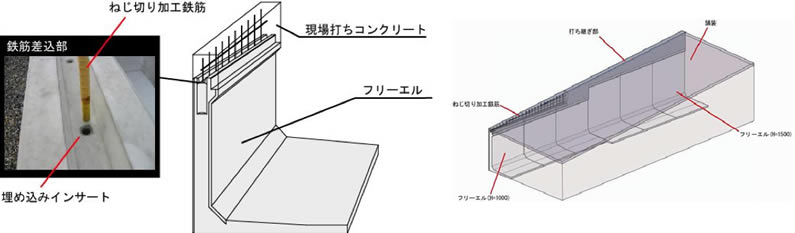

・天端に設けてあるインサートにねじ切り加工の特殊鉄筋を建て込むことにより、鉄筋が容易に設置可能

・天端に勾配をつけての製造、既製品をカットしての特殊製品ではなく、標準品での対応となる為、製品納期が短縮される

・擁壁高さはH=500、1000、1500、2000の4種類あります。

・H=1000、1500については、L=1000～1500までの長さ調製品があります。

・打ち継ぎ高さは、100mm～700mmまで対応可能です。

・土質条件:粘性土、砂質土、礫質土・荷重条件:車道、歩道、宅地

　※上記の条件で適用可能かどうかを安定計算により確認しますのでお問い合わせ下さい。

・ねじ切り加工鉄筋は、打ち継ぎ高さに応じて必要な鉄筋長さが異なります。製品割付により、鉄筋長さ、本数を算出します。（高さに応じて配力筋を配筋して下さい）

・製品天端に埋め込んであるインサートに建て込む鉄筋は、ねじ切り加工した特殊品になります。

・打ち継ぎを行う場合のコンクリートは、設計基準強度24N/mm2以上のものを使用して下さい。
